光电直读式远传水表的设计原理及使用特点


发布时间:2018-01-03  文章来源:未知

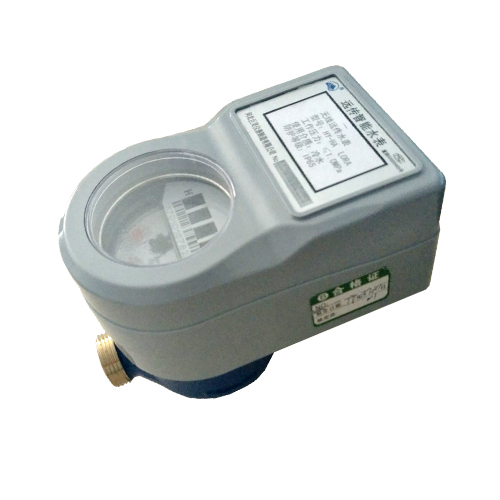

光电直读无线远传水表


       光电直读表是在普通机械水表的计数器字轮印刷0-9位置的外缘印刷特定标记,在其外围固定光电传感器及相关电路。外部供电读表时,通过光电传感器判断特定标记“有”和“无“的状态,通过组合编码判断以获得字轮的读数(表计的窗口值)。
    1、原理:是通过对字轮建立数学模型,经过组合计算,从中求出唯一正确的解,然后再在字轮的0-9的相应位置上按照数学规律印刷特定的标记,在其周围按照数学规律再安装固定光电传感器,这样就把一个数学问题通过电子电路方法来实现。同时考虑各种冗错、纠错的算法,就可以得出唯一正确的解——即字轮上的唯一数据。目前采用这种方式的直读表主要有光电对射(透射)式和光电反射式两种,主要的区别在于机械结构和数学算法的不同。光电对射式是在字轮间安装光电器件和电路板的方式,光电反射式是在字轮周围安装光
    2、特点:
    1)、直接读取表具的计数器码盘数字即“窗口值”,表内不需设置表底数、表常数等参数,无需存储数据,不存在累计误差,真正实现了“读表”,结束了累计脉冲、换算数值的历史。直读表具电子部分与表具内的计数器等装置没有机械接触完全分离,不影响计量精度。
    2)、直读远传表直接传送数据,而非脉冲信号。它不仅不受机械震动影响,同时对电磁干扰也具有极高的抗干扰性,所以在复杂的使用环境下能稳定、准确、可靠地实现计量。
    3)、直读远传表日常工作无需供电,这是具有革命意义的技术进步,避免了由于供电不稳定或故障引起的计量误差及大量的维护工作。
    4)、由于直读远传表采集的是机械计数器字轮的位置(而非脉冲),因此表具发生倒转情况时,抄表数据仍然与一次表具的读数保持一致。
    3、优点
    1)、计量性能方面:由于光电传感器是固定在表内的非转动部位,与任何机械转动部分均不接触,只通过发光、反光来采集信号,与电阻式直读表相比没有任何阻尼,不影响表计的计量性能。因此不会产生计量方面的纠纷。
    2)、制造工艺方面:由于采用在字轮周围分布光电传感器的方案,这一部分可以独立制作,然后在不影响表计结构的前提下,安装在表内。生产过程简单,组装容易,适合大批量生产。而且该部分可以单独测试,保证了产品的可靠性。
    3)、长期运行方面:由于和表计的机械转动部分不接触,不会对表计的常年运行造成影响。同时,光电传感器平时不工作也不通电,因此寿命大大延长。电子部分的可靠工作时间远远大于机械表计的使用寿命。所以,适合长期运行和重复使用。
    4)、模块通用性方面:光电式直读表的字轮直读部分可以制作成为总成,其中包括印有特殊标记的字轮、表盘上夹板、电子部分。该总成可有专门的生产厂家一次制成,可适应国内大多干式和液封式水表。因此,通用性好、可加工性强、适应能力强。
