【仪表最新专利】一种高灵敏度防倒流智能水表


发布时间:2018-01-25  文章来源:未知
    创意无极限,仪表大发明。今天为大家介绍一项国家发明授权专利——一种高灵敏度防倒流智能水表。该专利由厦门市京准智能水表有限公司申请,并于2018年1月12日获得授权公告。
    内容说明
    本发明涉及水表技术领域,特别涉及一种高灵敏度防倒流智能水表。
    发明背景
    随着工业经济和城市规模的不断发展,水表作为测量使用水流量的仪表在工业和居民生活中正得到越来越广泛的安装和使用。市场上的水表主要是通过水流带动叶轮片转动,带动计数器上的齿轮旋转,测量用水量。
    现有的水表为了防止倒流现象的发生,会在水表内芯的表芯外盒底部设置有进水通道,再于进水通道上设置压水片;当水流从表芯外盒底部的进水通道进入时,通过水压会将压水片顶开,因此水流可以进入内芯进而带动叶轮转动。而当水流停止或者水表倒装时,此时水压为零或者与之前水压方向相反,压水片由于重力或压力作用会将进水通道堵塞,进而防止了水流的倒流。然而,现有的压水片一般都是由塑料材质制成,若压水片密度过小,重量过轻,当水压消失时,压水片会由于水中的浮力而无法堵塞进水通道,进而导致水流倒流,影响水表的灵敏度,因此压水片必须要有一定的密度(往往通过加重压水片实现),然而当水流微小时,水压无法将压水片顶开,这将造成水表无法检查到微小水流的流量,从而大大降低水表的灵敏度。
    发明内容
    为解决以上背景技术中提到的问题,本发明提供一种高灵敏度防倒流智能水表。

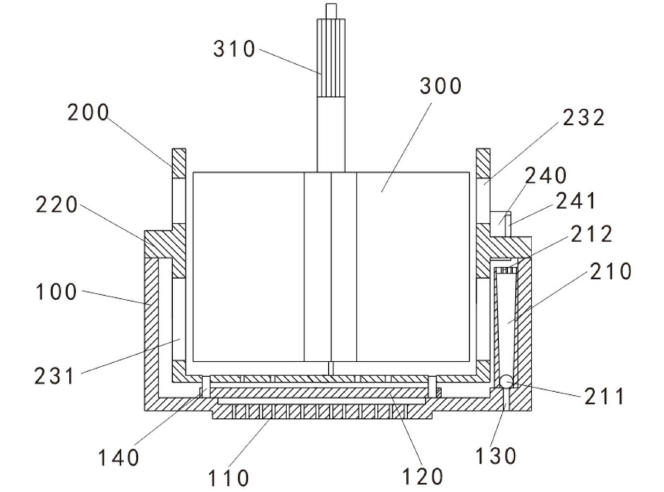

   包括表芯外盒和叶轮盒;叶轮盒嵌套在表芯外盒内;表芯外盒内设置有灵敏控制通道,灵敏控制通道连通表芯外盒的内壁和外壁,灵敏控制通道内设置有轻质控制件,轻质控制件的直径大于灵敏控制通道底部孔径;表芯外盒的底部设置有进水通道,进水通道的上侧设置有压水片;轻质控制件的质量小于压水片的质量。
    灵敏控制通道的下端口与设置在表芯外盒上的水流通孔连通;轻质控制件为轻质小球。灵敏控制通道的上端口设置有阻挡网。压水片的边缘设置有限位孔,表芯外盒的底面设置有限位柱,限位孔通过与限位柱配合,将压水片限制在叶轮盒的外底面和表芯外盒的内底面之间。压水片上设置有加重块。进水通道为网状孔。叶轮盒的侧壁上设置有固定边缘,固定边缘为环形凸起;固定边缘下方的叶轮盒侧壁上设置有进水槽孔,固定边缘上方的叶轮盒侧壁上设置有出水槽孔;进水槽孔和出水槽孔的槽口倾斜方向相反。
    叶轮盒的侧壁上设置有固定边缘,固定边缘为环形凸起;固定边缘上设置有校准柱,校准柱的下端口连通叶轮盒和表芯外盒形成的空间,校准柱的上侧设置有出水缺口。校准柱的上端设置有调节槽。叶轮盒内设置有叶轮片,叶轮片的上端设置有叶轮齿轮,叶轮齿轮带动表盘内的齿轮转动。
    本发明提供的高灵敏度防倒流智能水表,通过在表芯内设置灵敏控制通道,利用灵敏控制通道内的轻质小球与灵敏控制通道内的通孔配合,使水表能够检测出微弱水流的流量,进而提高水表的灵敏度,同时该结构能够防止水流倒流对水表示数造成干扰。该设计简单实用,制造成本低,具有极高的工业价值和应用前景。
