IC卡立式水表说明书
发布时间：2018-06-09 文章来源：未知
一、概述
IC卡立式水表具有预收水费功能，用户将水费交给管理部门，管理部门将购水量写入IC卡中，用户将IC卡中信息输入智能水表，智能水表自动开阀供水，在用户用水过程中，智能水表中微电脑自动核减用水量，所购水量用尽时，智能水表自动关阀断水，用户需重新购水方能再次开阀供水。
IC卡还能记录表的运行情况，用管理机或管理软件对智能水表总用水量、总购水量、开关阀状态等信息进行管理。智能水表可以提高管理效率，有效防止欠费，避免上门抄表，实现节约用水。
IC卡立式水表，符合GB/T 778-2007《封闭满管道中水流量的测量 饮用冷水水表和热水水表》和CJ/T 133-2007《IC卡冷水水表》的技术要求。
二、IC卡立式水表的关键技术
1、 非接触卡（射频卡）技术：采用我公司的专利射频卡技术（专利号：ZL 00 2 32597.7），应用无线方式传输数据，彻底解决防水、防潮、防攻击难题。
2、 电动悬浮球阀技术：采用电动球阀技术，工作可靠，压损小。
3、 全密封设计，所有线路全部用高性能灌封胶密封，无任何外露电极，适合潮湿环境下使用。
4、 防外电、磁攻击技术：当外部进行强电、磁攻击时，智能水表会自动关阀并指示。
5、 微电脑、微存储器技术：高度集成，高度可靠。
三、主要技术参数
|
口径（DN） |
15mm |
20mm |
25mm |
|
过载流量（Q4） |
3.125 m³/h |
5 m³/h |
7.875 m³/h |
|
常用流量(Q3) |
2.5 m³/h |
4 m³/h |
6.3 m³/h |
|
分界流量(Q2) |
0.05 m³ /h |
0.08 m³/h |
0.126 m³/h |
|
最小流量(Q1) |
0.0313 m³/h |
0.05 m³/h |
0.0788 m³/h |
|
量程比（Q3/Q1） |
80 |
|
计量单位 |
0．1 m³ |
|
最小读数 |
0.0001m³ |
|
最大读数 |
99999m³ |
|
报警方式 |
关阀报警 |
|
报警金额 |
10.24元 |
|
工作温度 |
冷水水表:0.1℃～30℃; 热水水表:0.1℃～90℃ |
|
允许水压 |
0.03 MPa～1MPa |
|
压力损失 |
≤0.063MPa |
|
流动剖面敏感度等级 |
U10,D5 |
|
气候和机械环境安全等级 |
B类 |
|
电磁兼容性等级 |
E1 |
四、最大允许误差
a. 从包括最小流量在内到不包括分界流量的低区中的最大允许误差为±5%。
b. 从包括分界流量在内到包括最大流量的高区中的最大允许误差为±2%，热水水表为±3%。
五、安装
1、水表的安装必须符合GB/T 778.2的安装要求
2、水表的口径应根据安装管道的口径和经常使用的流量小于或接近水表的常用流量为宜而定，安装位置应避免曝晒、水淹、冰冻和污染，方便拆装、读数和刷卡。
3、水表应显示面向上，安装于垂直管道上。
4、新装水表前应先清除管道内的砂石，麻丝等杂物，以免造成水表故障。
5、水表所示的箭头方向应与管道水流方向一致。
6、
水表若装在锅炉进水端时，要防止锅炉热水及蒸汽回流而损坏水表内部机件，最好在水表出水口处加装止回阀。

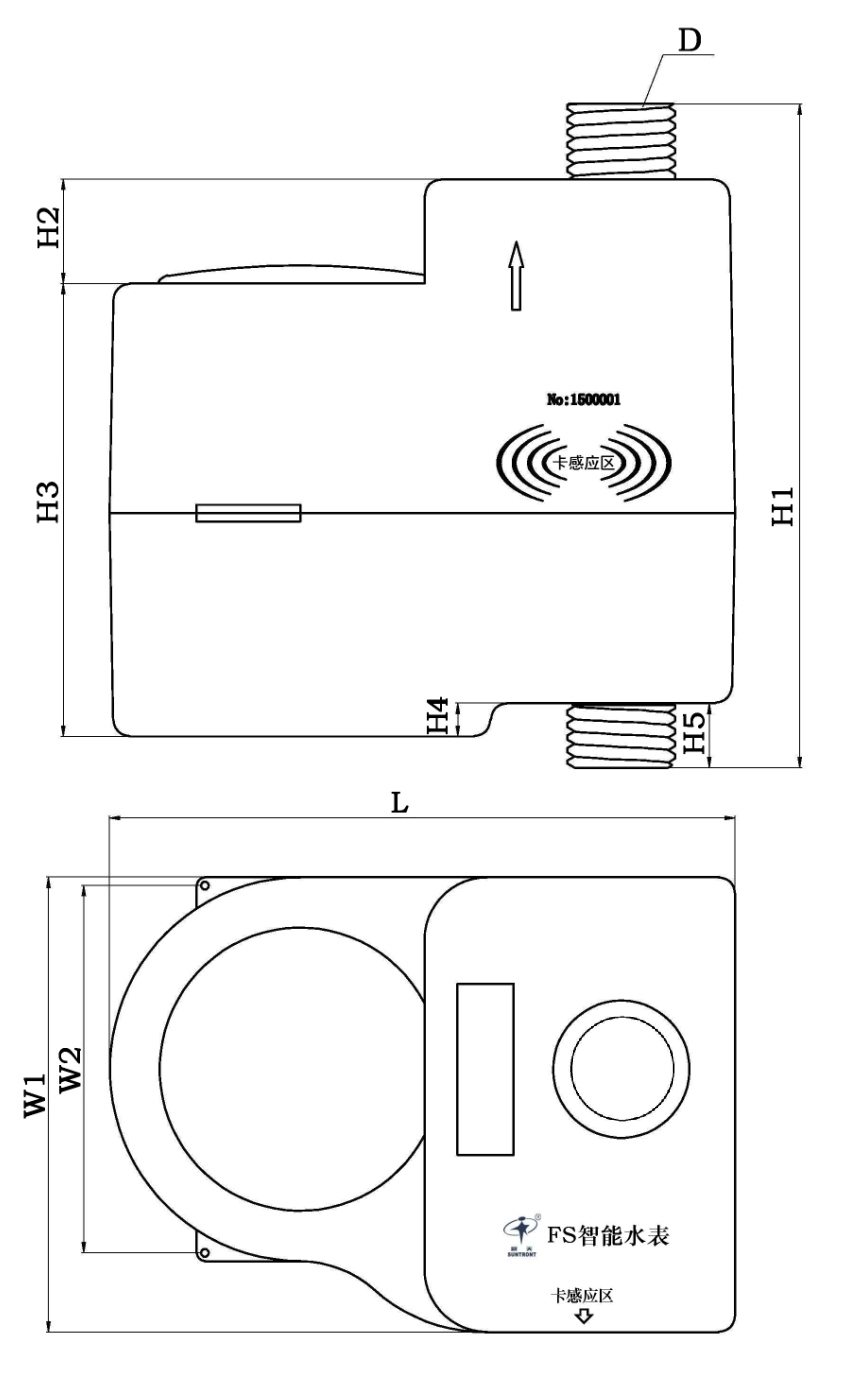

六、安装尺寸
|
口径（DN） |
H1 |
H2 |
H3 |
H4 |
H5 |
L |
W1 |
W2 |
D |
|
15 |
159 |
25 |
108.5 |
8 |
15.5 |
151 |
109 |
88 |
G3/4″B |
|
20 |
168.5 |
25 |
108.5 |
8 |
23 |
151 |
109 |
92 |
G1″B |
|
25 |
177 |
27 |
116.5 |
10 |
21 |
170 |
115 |
100 |
G1-1/4″B |
七、使用
智能水表安装好以后，需从射频IC卡获取有关信息才能启动和运行，使用时IC卡必须放在卡感应区位置(如果显示器不显示,将卡上下左右晃动一下),待显示器显示完数据后方能取走卡。 智能水表出厂时有2m3水量供用户校验和试通水用，正式使用前需用清零卡将水表内数据清零。一卡通水表还需要刷设置卡设置卡使用区,设置好卡使用区后可以最多5个一卡通智能水表(或其他本公司一卡通智能表)共用一张IC卡，方便装有多个一卡通智能表的用户使用。
1、 启动（开户）
A） 将写有开户信息的用户卡贴近智能水表卡感应区
B） 智能水表依次显示：
“
余量0000.0”（表中剩余水量）
“****b”（本表编号）
“
余量****.*”（第一次购水量）
C） 智能水表开阀供水
D） 开户后此卡即成为该表的专用购水卡,开过户的水表必须用清零卡清零后才能重新开户。
2、 购水
A） 持用户卡到售水部门购水,售水部门用管理机将购水量写入射频IC 卡，将写有购水量的用户卡贴近智能水表卡感应区,依次显示:
“
余量****.*”（表中原剩余水量）
“****b”（本表编号）
“
余量****.*”（新的剩余水量）
B）每次购水后，需输入智能水表中，方能再次购水
3、 用户自查水
用户可随时自查用水情况,将用户卡靠近智能水表卡感应区,显示器将显示剩余水量3秒钟。
4、 补卡
当用户卡丢失,可到售水部门申请补卡,补卡时密码、表号b、总购水量P等必须和水表中现存数据完全相同水表才能接受，因此，最好用检查卡取回表中数据，再进行补卡；补卡使用与用户卡一样。购水量输入水表后,补卡自动成为用户卡,原丢失的射频IC卡作废。
八、指示
1、智能水表基表字轮记数机构指示用户的累计用水量。
2、液晶显示器显示的含义
|
显示内容 |
表示含义 |
|
余量 ****.* |
水表中可用剩余水量注 |
|
****A |
卡使用区号 |
|
****b |
水表编号 |
|
****P |
购水总量注 |
|
****N |
购水次数 |
|
ON |
开阀 |
|
关阀OFF |
关阀 |
|
无电 关阀OFF |
电池没电并关阀 |
|
锁 关阀OFF |
受外部攻击锁死并关阀 |
|
卡错Err A |
卡中密码或区号和智能水表中不一致 |
|
卡错Err b |
卡中表号与智能水表中表号不一致 |
|
卡错Err n |
卡中购水数据和智能水表中不一致 |
|
卡错Err H |
卡类型错 |
|
卡错Err U |
写卡错 |
|
卡错Err0、1、2、3 |
读卡错 |
注：单位为立方米(m³)。
九、注意事项
1、 定期检查水表运行情况，冬季注意防冻。
2、 已安装于管道但未交付使用的或长期（一周以上）不用水的请关闭水表前后阀门，本公司不承担由此造成的后果。
3、 若水表出现电子显示与字轮不相符或水表故障，以字轮计量为准。
