IC卡阶梯水表说明书
发布时间：2018-06-09 文章来源：未知
一、概述
阶梯水价智能水表（以下统称阶梯水价智能水表，简称智能水表）用于计量管道中的水流量。本智能水表具有预付费功能，用户将水费交给管理部门，管理部门将购水金额写入IC卡中，用户将IC卡中信息输入智能水表，智能水表即自动开阀供水。在用户用水过程中，智能水表中微CPU根据设定的阶梯水价自动核减金额，所购金额用尽，智能水表自动关阀断水，用户需重新充值方能再次开阀供水。
本智能水表可以设定2个分界点从而产生3种阶梯水价，用户月使用水量未超过分界点1时按较低的水价核减金额，当超过分界点1时按较高的水价核减金额，当超过分界点2时按更高的水价核减金额。
IC卡还能记录智能水表的运行情况，通过管理机或管理软件对智能水表的总用水量、购水金额等信息进行管理。智能水表可以提高管理效率，有效防止欠费，避免上门抄表，实现节约用水。
本水表符合GB/T778-2007《封闭满管道中水流量的测量 饮用冷水水表和热水水表》和CJ/T133-2007《IC卡冷水水表》的技术要求。
二、主要关键技术
1、 非接触卡（射频卡）技术：采用我公司的专利射频卡技术（专利号：ZL 00 2 32597.7），应用无线方式传输数据，彻底解决防水、防潮、防攻击难题。
2、 电动球阀技术：采用最现代的电动球阀技术，工作可靠，压损小。
3、 全密封设计：所有线路全部用高性能灌封胶密封，无任何外露电极，非常适合潮湿环境下使用。
4、 防外电、磁攻击技术：当外部进行强电、磁攻击时，智能水表会自动关阀并指示。
5、 微CPU、微存储器技术：高度集成，高度可靠。
三、主要技术参数
|
口径（DN） |
15mm |
20mm |
25mm |
|
过载流量（Q4） |
3.125 m³/h |
5 m³/h |
7.875 m³/h |
|
常用流量(Q3) |
2.5 m³/h |
4 m³/h |
6.3 m³/h |
|
分界流量(Q2) |
0.05 m³ /h |
0.08 m³/h |
0.126 m³/h |
|
最小流量(Q1) |
0.0313 m³/h |
0.05 m³/h |
0.0788 m³/h |
|
量程比（Q3/Q1） |
80 |
|
计量单位 |
0．1 m³ |
|
最小读数 |
0.0001m³ |
|
最大读数 |
99999m³ |
|
报警金额 |
10.24元 |
|
报警方式 |
关阀报警 |
|
工作温度 |
冷水水表:0.1℃～30℃; 热水水表:0.1℃～90℃ |
|
允许水压 |
0.03 MPa～1MPa |
|
压损等级 |
ΔP63 |
|
流动剖面敏感度等级 |
U10,D5 |
|
气候和机械环境安全等级 |
B类 |
|
电磁兼容性等级 |
E1 |
四、最大允许误差
1、从包括最小流量在内到不包括分界流量的低区中的最大允许误差为±5%。
2、从包括分界流量在内到包括最大流量的高区中的最大允许误差为±2%，热水水表为±3％。
五、安装
1、智能水表的安装必须符合GB/T778.2的安装要求。
2、智能水表的口径应根据安装管道的口径和经常使用的流量小于或接近智能水表的常用流量为宜而定，安装位置应避免曝晒、水淹、冰冻和污染，方便拆装、读数和刷卡。
3、智能水表应显示面向上（水平或立式）安装。
4、新装智能水表前应先清除管道内的砂石、麻丝等杂物，以免造成智能水表故障。
5、智能水表所示的箭头方向应与管道水流方向一致。
6、智能水表若装在锅炉进水端时，要防止锅炉热水及蒸汽回流而损坏智能水表内部机件，最好在智能水表出水口处加装止回阀。
六、外形尺寸

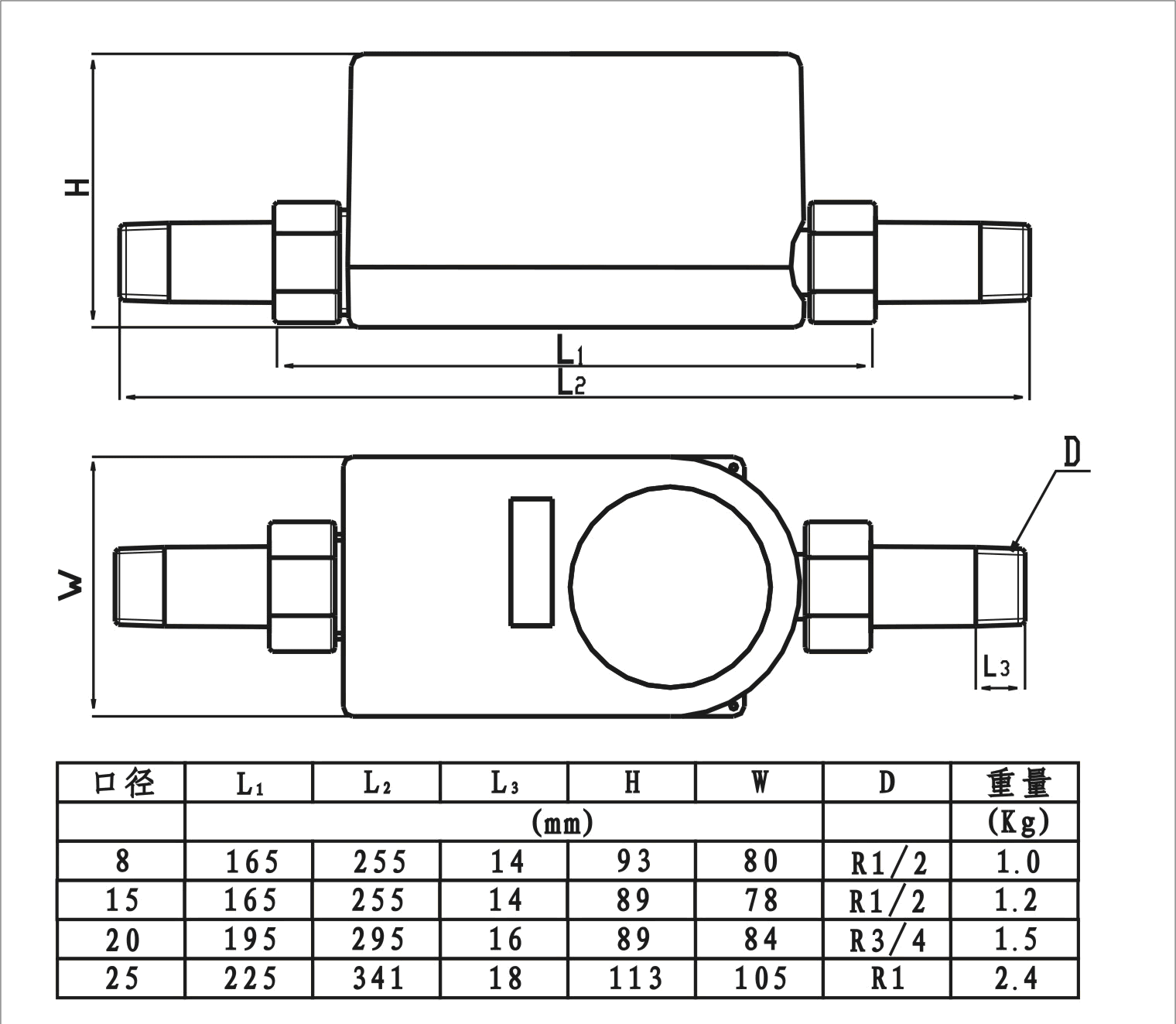

1、普通智能水表外形尺寸
|
口径 |
L1 |
L2 |
L3 |
H |
W |
D |
重量 |
|
DN |
（mm） |
|
（kg） |
|
15 |
165 |
255 |
14 |
89 |
78 |
R1/2 |
1.2 |
|
20 |
195 |
295 |
16 |
89 |
84 |
R3/4 |
1.5 |
|
25 |
225 |
341 |
18 |
113 |
105 |
R1 |
2.4 |
2、湿式智能水表外形尺寸
|
口径 |
L1 |
L2 |
L3 |
H |
W |
D |
重量 |
|
DN |
（mm） |
|
（kg） |
|
15 |
165 |
255 |
14 |
113 |
85 |
R1/2 |
1.4 |
|
20 |
195 |
295 |
16 |
120 |
85 |
R3/4 |
1.6 |
|
25 |
225 |
341 |
18 |
121 |
85 |
R1 |
1.8 |
3、立式安装智能水表外形尺寸
|
口径 |
H1 |
H2 |
H3 |
H4 |
H5 |
L |
W1 |
W2 |
D |
|
DN |
(mm) |
|
|
15 |
159 |
25 |
108.5 |
8 |
15.5 |
151 |
109 |
88 |
G3/4″B |
|
20 |
168.5 |
25 |
108.5 |
8 |
23 |
151 |
109 |
92 |
G1″B |
|
25 |
177 |
27 |
116.5 |
10 |
21 |
170 |
115 |
100 |
G1-1/4″B |
注：L1---水表长度
L2---水表两端增加接管后的长度
L3---连接螺纹的有效长度
H---水表高度
W---水表宽度
D---连接螺纹规格
七、使用
智能水表安装好以后,需从IC卡获取有关信息才能启动和运行,使用时IC卡必须放在卡感应区位置(如果显示器不显示,将卡上下左右晃动一下),待显示器显示完数据后方能取走卡。智能水表出厂时有少量剩余金额供用户校验和试通水用，正式使用前需用清零卡将水表内数据清零。一卡通阶梯水价智能水表用户卡可以管理多个（最多5个）一卡通阶梯水价智能水表或本公司其他一卡通智能水表，方便装有多个一卡通智能水表的用户使用。
1、
设置
将设置卡靠近智能水表：
智能水表依次显示： 一卡通智能水表依次显示：
金额000.00（表中余额）
金额000.00 （表中余额）
000.0 （本月用量） 000.0 （本月用量）
**-**（当前日期） **-** （当前日期）
000*A （使用卡区）
**** （分界点1）
**** （分界点2）
**.** （单价1）
**.** （单价2）
**.** （单价3）
2、
启动(开户)
a) 将写有开户信息的用户卡靠近智能水表：
b) 智能水表依次显示：
金额000.00（表中余额）
000.0 （本月用量）
金额***.**（新的余额）
c) 智能水表开阀供水；
d) 开户后此卡即成为该智能水表的专用购水卡,开过户的智能水表必须用清零卡清零后才能重新开户。
3、 运行与报警
对于本智能水表，能设定两个分界点U1（m
3）和U2（m
3），三个水价J1（元/ m
3）、J2（元/ m
3）和J3（元/ m
3），如果当月用水量小于等于U1，每m
3水按J1价格核减剩余金额；当月用水量大于U1小于等于U2，每m
3水按J2价格核减剩余金额；当月用水量大于U2，每m
3水按J3价格核减剩余金额；如果分界点全为零，即不分阶梯计价，只有一个价格。
当剩余金额为10.24元时水表关阀断水报警。此时，将用户卡靠近智能水表读卡区即可恢复供水。剩余金额为零时，再次关阀断水，重新购水充值后方可恢复供水。
4、购水
持用户卡到售水部门购水,售水部门用管理机将购水金额写入IC 卡，将写有购水金额的用户卡靠近智能水表,依次显示：
金额***.** （表中原剩余金额）
***.*（本月用量）
同时IC卡中的购水金额自动输入智能水表，智能水表把本次购水金额加上智能水表中原剩余金额，形成新的剩余金额，并显示：
金额***.**（新的剩余金额）
每次购水后，卡中数据必须输入智能水表中，方能再次购水充值。
5、检查
管理人员持检查卡可检查水表剩余金额、用水量等信息和阀门状态。将检查卡靠近智能水表, 智能水表依次显示剩余金额、本月用水量、上月用水量、日期、智能水表编号、卡使用区号（非一卡通水表无此项显示）、总购水金额、分界点1、分界点2、单价1、单价2、单价3，然后根据剩余金额开关（或关开）阀门各一次。用户也可随时自查用水情况，将用户卡靠近智能水表卡感应区，显示屏将显示：
金额***.**（表中余额）
***.*（本月用量）
6、补卡
当用户卡丢失，可到售水部门申请补卡，补卡时密码、表编号b等必须和智能水表中现存数据完全相同智能水表才能接受，因此，要用检查卡取回表中数据，再进行补卡；补卡使用与用户卡一样。购水金额输入智能水表后，补卡自动成为用户卡，原丢失的IC卡作废。
八、指示
1、智能水表基表字轮计数机构指示用户的累计用水量。
2、液晶显示器显示的含义：
|
显示内容 |
表示含义 |
|
***.* |
用水量（m3） |
|
金额***.** |
剩余金额（元） |
|
b**** |
水表编号 |
|
****A |
卡使用区号 |
 **.** |
单价1（元/ m3） |
 **** |
分界点1（m3） |
 **.** |
单价2（元/ m3） |
 **** |
分界点2（m3） |
 **.** |
单价3（元/ m3） |
|
**–** |
**月**日 |
|
On |
开阀 |
|
关阀OFF |
关阀 |
|
锁关阀OFF |
受外部攻击锁死并关阀 |
|
无电 关阀OFF |
电池电压低并关阀 |
|
卡错ErrA |
卡中密码或区号和智能水表中不一致 |
|
卡错Errb |
卡中表号与智能水表中表号不一致 |
|
卡错ErrC |
应急次数超限 |
|
卡错ErrP |
卡中购水总量和智能水表中不一致 |
|
卡错ErrH |
卡类型错 |
|
卡错Err0、1、2、r |
读卡错 |
九、注意事项
1、定期检查智能水表运行情况，冬季注意防冻。
2、已安装于管道但未交付使用的或长期（一周以上）不用水的请关闭智能水表前后阀门，本公司不承担由此造成的后果。
3、若智能水表出现电子显示与字轮不相符或水表故障，以字轮计量为准。
